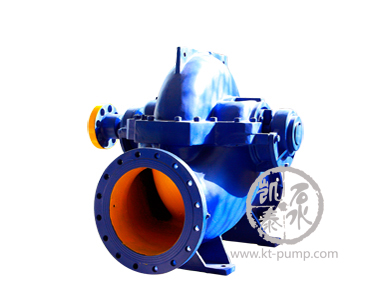

產品概述

           SOW系列單級雙吸泵水平中開蝸殼式離心泵，主要供輸送溫度不高于150°C的清水或理化性質類似于水的液體。適用于自來水廠、泵站、電站、空調循環用水、采暖用熱水循環、工業供水系統、消防系統、船舶、煉油工業（一般性液體）等輸送液體的場合。

SOW系列單級雙吸泵性能參數表.doc

大概數據

           出口直接：DN=80~500 mm

           流量：Q=50~4200 m³/h（額定點）

           揚程：H=7.6~160m（額定點）

           許用工作壓力：2.5MPa

           許用試驗壓力：3.75 MPa

           介質：清水或物理化學性質類似于清水的其他液體（固體顆粒≤80mg/L）

           溫度：≤105°C

水力模型

           經優化設計的水力模型，不僅使泵具有優異的水力性能，并且沒有軸向力（理論上）這一困擾水泵特別是大型水泵運行的難題。泵體、泵蓋、葉輪經精密鑄造，過流表面光滑提高了泵的抗汽蝕性能和效率。

泵軸密封

           根據輸送介質或用戶要求采用填料密封或機械密封，不受轉向限制。對于填料密封，有足夠的空間用于更換填料。

 工作條件

           1、 許用工作壓力為2.5MPa:即泵入口壓力+泵揚程≤2.5MPa。根據泵殼承受的壓力，泵體和泵蓋材質采用灰口鑄鐵（1.6MPa）、球墨鑄鐵（2.0 MPa）、鑄鋼（2.5 MPa）。在訂貨時敬請注明泵的承壓情況或材質。

           2、 介質：溫度≤105°C的清水或物理化學性質類似清水的其他液體（固體顆粒≤80mg/L）。

配用軸承

           1、 采用油脂潤滑的封閉式滾動軸承，維護簡單，運行時間長。

           2、 配備恒定油位的油杯，也可用稀油潤滑。

           3、 選用進口（SKF、NSK、NTN）高質量軸承，運行平穩，噪音低，使用時間長。

水泵結構

           結構緊湊、穩定性好、該型泵為泵殼中開結構。進出口均在泵體上，檢修時需吊出泵蓋，轉子部件便可移出進行檢修作業，而不需拆卸管路，相當方便。

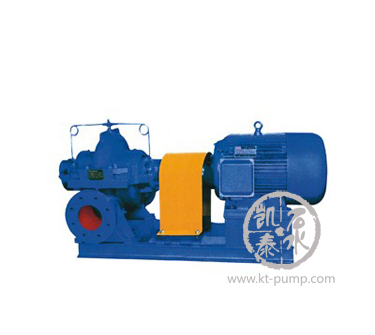

           根據需要電動機（驅動機）可以在左端也可在右端，方便現場安裝。結構上縮短轉子部件軸向尺寸，軸的鋼性更好，運行更穩定可靠。設有泵體密封環，而葉輪密封環為可選用件。密封環磨損后可以更換，減少了運行維護費用。
