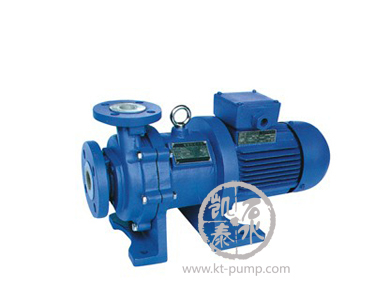

CQB-F氟塑料磁力泵
發布時間：2020-11-13 22:22:21
CQB-F系列氟塑料磁力驅動泵，是本公司技術人員根據CQ系列磁力泵的工作原理，依托國內新型技術設計開發生產了以氟塑料為材質的整體氟塑料磁力驅動泵，本公司生產的CQB-F系列氟塑料磁力驅動泵全部采用全新氟塑料原料高溫高壓制成，泵軸為碳化硅材質、磁鋼為釹鐵硼材質，內、外磁鋼采用國內先進的“后充磁”技術，產品性能穩定，質量可靠。
CQB-F系列氟塑料磁力驅動泵詳細介紹
產品概述
CQB-F系列氟塑料磁力驅動泵，是本公司技術人員根據CQ系列磁力泵的工作原理，依托國內新型技術設計開發生產了以氟塑料為材質的整體氟塑料磁力驅動泵，本公司生產的CQB-F系列氟塑料磁力驅動泵全部采用全新氟塑料原料高溫高壓制成，泵軸為碳化硅材質、磁鋼為釹鐵硼材質，內、外磁鋼采用國內先進的“后充磁”技術，產品性能穩定，質量可靠。
CQB-F系列氟塑料磁力驅動泵，石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、燃料、醫藥、造紙、電鍍、無線電等行業。 適用溫度：﹣20℃—100℃
防漏設計
CQB-F氟塑料磁力驅動泵取消于軸封，利用磁力偶合間接驅動，有效排除了滴漏的煩惱，絕不污染使用場地。由于泵的過流部分選用“氟塑料合金”制造。可連續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。
工作原理
CQB-F氟塑料磁力驅動泵的驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室封閉，通過磁力偶合間接驅動泵軸上帶磁鐵的葉輪旋轉，結構緊湊、節能。
堅固耐用的泵體結構
CQB-F氟塑料磁力驅動泵雖然接觸液體部分是氟塑料，但泵外殼是金屬材料，故泵體足以承受管道的重量及抵受機械性沖擊。
性能參數
型號 | 流量（m3/h） | 揚程（m0 | 汽蝕余量（m） | 轉速（r/min） | 進口口徑（mm） | 出口口徑（mm） | 使用溫度(℃) | 電機功率kW |
CQB16-12-50F | 0.6 | 2.0 | 9.0 | 2900 | 16 | 12 | <80 | 0.025 |
CQB15-15-65F | 0.8 | 3.2 | 6.0 | 2900 | 15 | 15 | <80 | 0.18 |
CQB20-15-75F | 1.6 | 7.0 | 6.0 | 2900 | 20 | 15 | <80 | 0.18 |
CQB25-20-100F | 2.5 | 10.5 | 6.0 | 2900 | 25 | 20 | <80 | 0.37 |
CQB32-20-110F | 5.5 | 13 | 6.0 | 2900 | 32 | 20 | <80 | 0.55 |
CQB40-25-120F | 6.3 | 15 | 5.0 | 2900 | 40 | 25 | <80 | 0.75 |
CQB40-40-100F | 6 | 11 | 5.0 | 2900 | 40 | 40 | <80 | 0.55 |
CQB40-40-125F | 6.5 | 17.5 | 3.7 | 2900 | 40 | 40 | <80 | 1.1 |
CQB50-32-125F | 12 | 20 | 3.5 | 2900 | 50 | 32 | <100 | 1.5 |
CQB50-32-125FL | 12.5 | 20 | 3.5 | 2900 | 50 | 32 | <100 | 2.2 |
CQB50-32-160FL | 12.5 | 32 | 3.5 | 2900 | 50 | 32 | <100 | 4 |
CQB50-32-200FL | 12.5 | 50 | 3.5 | 2900 | 50 | 32 | <100 | 7.5 |
CQB65-50-150F | 20 | 25 | 4.0 | 2900 | 65 | 50 | <100 | 4 |
CQB65-50-160F | 17.5 | 32 | 4.0 | 2900 | 65 | 50 | <100 | 4 |
CQB65-50-180F | 8 | 38 | 4.0 | 2900 | 65 | 50 | <100 | 5.5 |
CQB65-40-200FL | 25 | 50 | 4.0 | 2900 | 65 | 40 | <100 | 11 |
CQB80-65-160FL | 50 | 32 | 4.0 | 2900 | 80 | 65 | <100 | 11 |
CQB80-50-200FL | 50 | 50 | 4.0 | 2900 | 80 | 50 | <100 | 18.5 |
CQB100-80-160FL | 100 | 32 | 4.0 | 2900 | 100 | 80 | <100 | 22 |
